Moduł 3G 4G Quectel 5G LC29Y GNSS 10Hz Zewnętrzna antena wewnętrzna

Moduł 3G 4G Quectel 5G LC29Y GNSS 10Hz Zewnętrzna antena wewnętrzna

Dane techniczne:

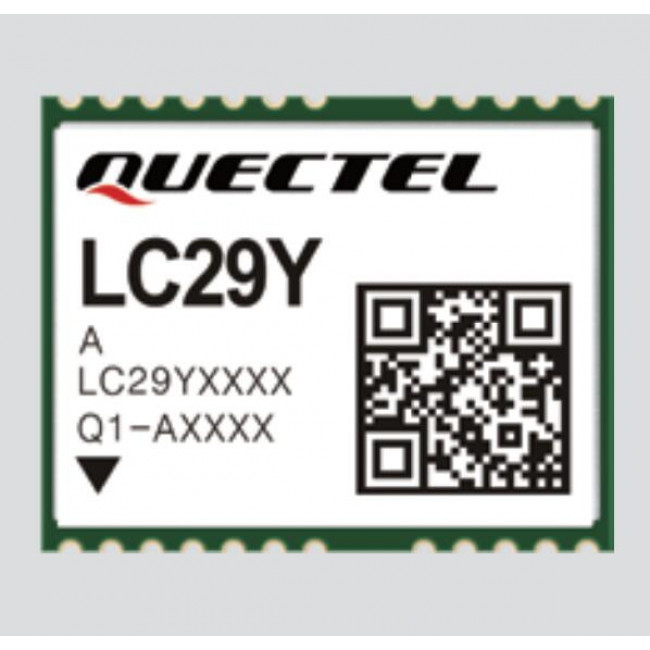

Moduł Quectel LC29Y GNSS

* Wymiary: 16 × 12,2 × 2,4 mm

* Waga: 0,9 g

* GNSS: GPS/BeiDou/QZSS/GLONASS

* Współczynnik kształtu: LCC

* Temperatura pracy: -40°C ~ +85°C

* Temperatura przechowywania: -40°C ~ +90°C

* Rozwiązanie chipowe: HD8040D

* Odbiornik pasma L1 (kod C/A) Numer kanału: 96 utworów/ 40 Acq

* Odbiornik pasma L1 (kod C/A) SBAS: WAAS/ EGNOS/ MSAS/ GAGAN

* A-GNSS: obsługiwane

* Wrażliwość:
- Autonomiczna akwizycja: -148dBm
Ponowna akwizycja: -158dBm
Śledzenie: -160dBm

* TTFF (czas do pierwszej poprawki)
- Zimny ​​start: <30s
Ciepły start: <25s
- Gorący start: <2s

* Dokładność pozycji (autonomiczna): <1 m CEP (PTD)

* Dokładność prędkości (bez pomocy): 0,1 m/s

* Maksymalna dokładność przyspieszenia (bez pomocy) <0,1 m/s²

* Dokładność pomiaru czasu (1σ):

* Maksymalna częstotliwość aktualizacji: 10 Hz

* Szybkość transmisji (domyślnie): 115200bps

* Geo-ogrodzenie: nie dotyczy

* Wbudowany LNA

* Dane elektryczne
- Zasilanie: od 2,0 V do 3,6 V
- Napięcie we/wy: od 2,0 V do 3,6 V
Zużycie energii (akwizycja): 43mA (GPS + Beidou + GLONASS + Galileo + QZSS)
Zużycie energii (śledzenie): 43mA (GPS + Beidou + GLONASS + Galileo + QZSS)
- Zużycie energii (tryb kopii zapasowej/niskiego zużycia energii): 13μA

* Interfejsy:
- UART
- IIC(NMEA):
- USB
- Resetowanie
- Puls czasu

* Antena
Zabezpieczenie przed zwarciem i wykrywanie przerwy w obwodzie: nie dotyczy
- Typ anteny: Aktywna lub pasywna
- Moc anteny: zewnętrzna lub wewnętrzna
- Certyfikaty: CE

* Zalecane aplikacje: lokalizator pojazdu, przemysłowy PDA, OBD itp.
