Moduł Quectel L76K GNSS 3G 4G do kamery cyfrowej do śledzenia pojazdów

Moduł Quectel L76K GNSS 3G 4G do aparatu cyfrowego do śledzenia pojazdów

Dane techniczne:

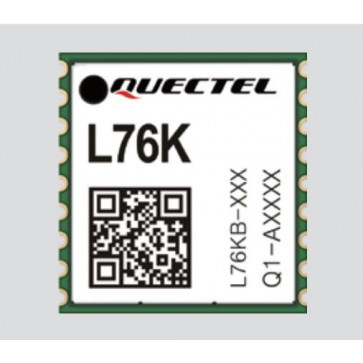

Moduł Quectel L76K GNSS

* GNSS: GPS/BeiDou/QZSS/GLONASS

* Współczynnik kształtu: LCC

* Wymiary: 10,1 × 9,7 × 2,0 mm

* Waga: 0,4g

* Temperatura pracy: -40°C ~ +85°C

* Temperatura przechowywania: -40°C ~ +90°C

* Rozwiązanie chipowe: AT6558R

* Odbiornik pasma L1 (kod C/A) Numer kanału: 32 ścieżki/ 46 Acq

* Odbiornik pasma L1 (kod C/A) SBAS: WAAS/ EGNOS/ MSAS/ GAGAN

* A-GNSS: obsługiwane

* Wrażliwość:
- Autonomiczna akwizycja: -148dBm
Ponowna akwizycja: -160dBm
Śledzenie: -162dBm

* TTFF (czas do pierwszej poprawki)
Zimny ​​start: <30 s, autonomiczny, <15,5 s, z EASY ™
Ciepły start: <2s, autonomiczny, <2s, z EASY ™
- Gorący start: <2s

* Dokładność pozycji (autonomiczna): <2,0 m CEP

* Dokładność prędkości (bez pomocy): <0,1 m/s

* Maksymalna dokładność przyspieszenia (bez pomocy) <0,1 m/s²

* Dokładność pomiaru czasu (1σ): <30ns

* Maksymalna częstotliwość aktualizacji: 5 Hz

* Szybkość transmisji (domyślnie): 9600bps

* Geo-ogrodzenie: nie dotyczy

* Wykrywanie zacięć: nie dotyczy

* Zapobieganie zakleszczeniom: nie dotyczy

* Wbudowany LNA

* Dane elektryczne
- Zasilanie: 2,7 V do 3,4 V
- Napięcie wejścia/wyjścia: od 2,7 V do 3,4 V
Zużycie energii (akwizycja): 29mA (GPS + GLONASS)
Zużycie energii (śledzenie): 29mA (GPS + Beidou)
- Zużycie energii (tryb kopii zapasowej/niskiego zużycia energii): 8μA

* Interfejsy:
- UART
- IIC(NMEA): nie dotyczy
- CAN: nie dotyczy
- Resetowanie
- Puls czasu

* Antena
- Zabezpieczenie przed zwarciem i wykrywanie przerwy w obwodzie
- Typ anteny: Aktywna lub pasywna
- Moc anteny: zewnętrzna lub wewnętrzna
Certyfikaty: nie dotyczy

* Zalecane aplikacje: lokalizator pojazdów, lokalizator zasobów, bezpieczeństwo, przemysłowy PDA lub PND, aparat cyfrowy itp.
